کلکتور موتورخانهیکی از اجزای حیاتی و کلیدی در سیستم‌های گرمایش مرکزی است که نقش بسیار مهمی در توزیع یکنواخت آب گرم در ساختمان ایفا می‌کند. به عبارت ساده‌تر، کلکتور مانند یک تقسیم‌کننده عمل می‌کند و آب گرم تولید شده در موتورخانه را به صورت مساوی و با فشار مناسب به تمام نقاط ساختمان هدایت می‌کند.
کلکتور موتورخانه چیست؟
کلکتور معمولاً یک لوله فلزی با قطر مشخص است که دارای چندین انشعاب جانبی می‌باشد. این انشعابات به لوله‌های رفت و برگشت هر یک از مصرف‌کننده‌های حرارتی مانند رادیاتورها، فن‌کویل‌ها و … متصل می‌شوند.
چرا به کلکتور نیاز داریم؟
توزیع یکنواخت حرارت: کلکتور باعث می‌شود که آب گرم به طور یکنواخت در تمام نقاط ساختمان توزیع شود و همه مصرف‌کننده‌ها به طور یکسان از حرارت بهره‌مند شوند.
کاهش افت فشار: در سیستم‌های قدیمی که از کلکتور استفاده نمی‌شود، با افزایش تعداد طبقات و مصرف‌کننده‌ها، افت فشار آب در طبقات بالا بسیار زیاد می‌شود و ممکن است باعث کاهش دبی آب گرم و در نتیجه کاهش راندمان سیستم شود. اما استفاده از کلکتور این مشکل را به طور کامل برطرف می‌کند.
سهولت تعمیر و نگهداری: در صورت بروز مشکل در هر یک از انشعابات، می‌توان به راحتی آن را از سیستم جدا کرد و تعمیر یا تعویض نمود، بدون اینکه به سایر قسمت‌های سیستم آسیبی برسد.
کاهش هزینه‌های لوله کشی: استفاده از کلکتور باعث کاهش طول لوله کشی و در نتیجه کاهش هزینه‌های اجرای پروژه می‌شود.

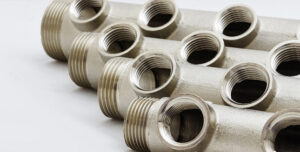

انواع کلکتور
کلکتورها به دو نوع اصلی تقسیم می‌شوند:
کلکتور رفت: این کلکتور آب گرم را از دیگ بخار دریافت کرده و به سمت مصرف‌کننده‌ها هدایت می‌کند.
کلکتور برگشت: آب برگشتی از مصرف‌کننده‌ها را جمع‌آوری کرده و به دیگ بخار باز می‌گرداند.
مزایای استفاده از کلکتور
افزایش راندمان سیستم: با توزیع یکنواخت حرارت و کاهش افت فشار، راندمان سیستم گرمایش مرکزی به طور قابل توجهی افزایش می‌یابد.
کاهش مصرف انرژی: به دلیل افزایش راندمان سیستم، مصرف سوخت کاهش یافته و در نتیجه هزینه‌های انرژی نیز کمتر می‌شود.
افزایش عمر مفید تجهیزات: با کاهش افت فشار و توزیع یکنواخت حرارت، عمر مفید تجهیزات گرمایشی مانند پمپ‌ها، دیگ بخار و رادیاتورها افزایش می‌یابد.
آسایش بیشتر: با استفاده از کلکتور، دمای تمام فضاهای ساختمان به طور یکنواخت کنترل می‌شود و ساکنان از آسایش بیشتری برخوردار خواهند بود.
مراحل کلی نصب کلکتور
آماده‌سازی محل نصب:
انتخاب محل مناسب: محل نصب کلکتور باید در مکانی خشک، قابل دسترسی و نزدیک به دیگ بخار باشد تا اتصالات لوله‌ها به حداقل برسد.
تسطیح سطح: سطحی که کلکتور روی آن نصب می‌شود باید کاملا تراز باشد تا از ایجاد تنش در لوله‌ها جلوگیری شود.
تهیه ابزار و تجهیزات: برای نصب کلکتور به ابزارهایی مانند آچار، جوشکار، لوله بر، نوار تفلون و سایر تجهیزات لوله کشی نیاز دارید.
نصب پایه کلکتور:
انتخاب پایه مناسب: پایه کلکتور باید متناسب با وزن و ابعاد کلکتور انتخاب شود.
تثبیت پایه: پایه کلکتور باید به صورت محکم و پایدار به دیوار یا کف موتورخانه متصل شود.
نصب کلکتور بر روی پایه:
قرار دادن کلکتور: کلکتور را با دقت بر روی پایه نصب شده قرار دهید.
تراز کردن کلکتور: اطمینان حاصل کنید که کلکتور به صورت کاملا تراز بر روی پایه قرار گرفته باشد.
اتصال لوله‌های ورودی و خروجی:
لوله ورودی: لوله ورودی از دیگ بخار به ورودی کلکتور متصل می‌شود. این اتصال باید محکم و آب‌بندی باشد.
لوله‌های خروجی: لوله‌های خروجی از کلکتور به رادیاتورها یا فن کویل‌ها متصل می‌شوند. تعداد و قطر لوله‌های خروجی باید متناسب با تعداد و ظرفیت مصرف‌کننده‌ها باشد.
نصب شیرهای یکطرفه و هواگیری:
شیر یکطرفه: در ورودی هر یک از لوله‌های خروجی یک شیر یکطرفه نصب می‌شود تا از برگشت آب جلوگیری کند.
شیر هواگیری: در بالاترین نقطه هر یک از لوله‌های خروجی یک شیر هواگیری نصب می‌شود تا هوای موجود در سیستم تخلیه شود.
عایق‌کاری:
عایق‌کاری لوله‌ها: تمام لوله‌های متصل به کلکتور باید عایق‌کاری شوند تا از اتلاف حرارت جلوگیری شود.
عایق‌کاری خود کلکتور: در صورت نیاز، کلکتور نیز می‌تواند عایق‌کاری شود.
آزمایش سیستم:
پر کردن سیستم از آب: پس از اتمام نصب، سیستم را از آب پر کنید.
آزمایش نشتی: سیستم را به مدت چند ساعت تحت فشار قرار دهید تا از عدم وجود نشتی اطمینان حاصل کنید.
هواگیری سیستم: تمام شیرهای هواگیری را باز کنید تا هوای باقیمانده از سیستم خارج شود.
تنظیم دما: دمای آب دیگ بخار را تنظیم کنید و عملکرد سیستم را بررسی کنید.
با توجه به این اطلاعات، می‌توان کلکتور مناسب را انتخاب و نصب کرد.
دلایل خراب شدن کلکتور موتورخانه
کلکتور موتورخانه یکی از اجزای حیاتی سیستم گرمایشی ساختمان است که وظیفه توزیع آب گرم به رادیاتورها و سایر مصرف‌کننده‌ها را بر عهده دارد. خراب شدن کلکتور می‌تواند منجر به اختلال در سیستم گرمایشی، نشتی آب و خسارات مالی شود.
دلایل اصلی خراب شدن کلکتور موتورخانه به شرح زیر است:
پوسیدگی:
پوسیدگی خارجی: در اثر نشتی آب از درزها و اتصالات، رطوبت به طور مداوم با فلز کلکتور در تماس بوده و باعث زنگ‌زدگی و خوردگی می‌شود.
پوسیدگی داخلی: رسوبات و املاح موجود در آب گرم به مرور زمان در داخل لوله‌های کلکتور رسوب کرده و باعث کاهش قطر داخلی لوله‌ها، افزایش فشار و در نهایت ترکیدگی می‌شود.
کیفیت پایین مواد اولیه: استفاده از مواد اولیه با کیفیت پایین در ساخت کلکتور می‌تواند باعث کاهش عمر مفید آن و افزایش احتمال خرابی شود.
نصب نادرست: نصب نادرست کلکتور، مانند بستن بیش از حد اتصالات یا استفاده از ابزار نامناسب، می‌تواند باعث ایجاد تنش در لوله‌ها و در نتیجه ترکیدگی شود.
تغییرات دمایی ناگهانی: تغییرات دمایی شدید و مکرر می‌تواند باعث انبساط و انقباض لوله‌های کلکتور شده و در طولانی مدت به آن‌ها آسیب برساند.
لرزش و ارتعاش: لرزش و ارتعاش ناشی از فعالیت پمپ‌ها و سایر تجهیزات موتورخانه می‌تواند باعث سست شدن اتصالات و در نهایت نشتی شود.
فشار بیش از حد: افزایش فشار آب در سیستم گرمایشی می‌تواند باعث ترکیدگی لوله‌های کلکتور شود.
کیفیت پایین آب: وجود مواد شیمیایی و املاح زیاد در آب می‌تواند باعث خوردگی و رسوب‌گذاری در داخل لوله‌های کلکتور شود.
سن کلکتور: با افزایش سن کلکتور، احتمال بروز مشکلات و خرابی‌ها نیز افزایش می‌یابد.
علائم خرابی کلکتور موتورخانه
نشتی آب از اتصالات یا بدنه کلکتور
کاهش فشار آب در سیستم گرمایشی
افزایش مصرف سوخت
نوسانات دمایی در سیستم گرمایشی
صداهای غیرعادی در هنگام کارکرد سیستم گرمایشی
پیشگیری از خرابی کلکتور موتورخانه
استفاده از مواد اولیه با کیفیت: هنگام خرید کلکتور، به کیفیت مواد اولیه آن توجه کنید.
نصب صحیح: نصب کلکتور را به افراد متخصص بسپارید.
کنترل کیفیت آب: کیفیت آب ورودی به سیستم گرمایشی را به صورت دوره‌ای بررسی کنید.
کنترل فشار سیستم: فشار آب سیستم گرمایشی را در محدوده استاندارد نگه دارید.
سرویس و نگهداری دوره‌ای: سیستم گرمایشی را به صورت دوره‌ای سرویس و نگهداری کنید.
توجه: در صورت مشاهده هرگونه نشانه از خرابی کلکتور موتورخانه، سریعا با یک متخصص تاسیسات تماس بگیرید. تعویق در تعمیر کلکتور می‌تواند باعث خسارات جدی به ساختمان شود.

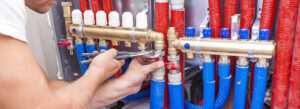

شناسایی مشکل: ابتدا باید مشکل دقیق کلکتور را مشخص کرد. این مشکل می‌تواند شامل نشتی، گرفتگی، خوردگی یا تغییر شکل کلکتور باشد.
تخلیه سیستم: قبل از هرگونه اقدامی، باید سیستم گرمایشی را به طور کامل تخلیه کرد تا از بروز هرگونه حادثه جلوگیری شود.
باز کردن کلکتور: کلکتور را از سیستم جدا کرده و به طور کامل باز کنید.
تمیزکاری: داخل و خارج کلکتور را به دقت تمیز کرده و از وجود هرگونه رسوب یا زنگ زدگی پاک کنید.
بررسی و تعمیر: قسمت‌های آسیب‌دیده کلکتور را تعمیر کرده یا قطعات معیوب را تعویض کنید.
بازرسی اتصالات: اتصالات کلکتور را بررسی کرده و در صورت نیاز آن‌ها را سفت کنید.
مونتاژ مجدد: کلکتور را مجدداً به سیستم متصل کرده و اتصالات را محکم کنید.
پر کردن سیستم: سیستم را با آب پر کرده و نشتی‌های احتمالی را برطرف کنید.
آزمایش سیستم: سیستم را روشن کرده و عملکرد آن را به دقت بررسی کنید.
مراحل تعویض کلکتور
تخلیه سیستم: همانند تعمیر، ابتدا باید سیستم گرمایشی را به طور کامل تخلیه کرد.
باز کردن کلکتور: کلکتور قدیمی را از سیستم جدا کنید.
آماده‌سازی کلکتور جدید: کلکتور جدید را با توجه به ابعاد و مشخصات سیستم آماده کنید.
مونتاژ کلکتور جدید: کلکتور جدید را به سیستم متصل کرده و اتصالات را محکم کنید.
پر کردن سیستم: سیستم را با آب پر کرده و نشتی‌های احتمالی را برطرف کنید.
هواگیری سیستم: سیستم را هواگیری کرده تا هوای موجود در لوله‌ها خارج شود.
آزمایش سیستم: سیستم را روشن کرده و عملکرد آن را به دقت بررسی کنید.
نکات مهم در تعمیر و تعویض کلکتور:
قطع جریان آب: قبل از هرگونه اقدامی، حتماً جریان آب را قطع کنید.
استفاده از ابزار مناسب: از ابزار مناسب و با کیفیت برای انجام کار استفاده کنید.
توجه به ایمنی: هنگام کار با آب گرم و لوله‌ها، نکات ایمنی را رعایت کنید.
مشاوره با متخصص: در صورت عدم تخصص کافی، از یک متخصص تاسیسات کمک بگیرید.
چه زمانی باید کلکتور را تعویض کرد؟
در صورتی که تعمیر کلکتور امکان‌پذیر نباشد یا هزینه تعمیر آن زیاد باشد، بهتر است کلکتور را تعویض کنید. همچنین اگر کلکتور به طور مکرر دچار مشکل شود، تعویض آن می‌تواند راه حل مناسبی باشد.
علائم خرابی کلکتور:
کاهش فشار آب گرم
نشت آب از اتصالات کلکتور
عدم گرم شدن یکنواخت رادیاتورها
افزایش مصرف انرژی
صدای غیرعادی از سیستم گرمایشی
توجه: اطلاعات ارائه شده در این متن صرفاً جنبه اطلاع‌رسانی داشته و جایگزین مشاوره با متخصصین تاسیسات نمی‌باشد. برای انجام هرگونه تعمیرات و تعویض در سیستم گرمایشی خود، حتماً از افراد متخصص کمک بگیرید.
